Z1型胀紧套

一、产品简介

Z1型胀紧套（又称免键轴衬、胀紧联结套）是上海乙谛精密机械有限公司推出的一款紧凑型无键联结装置。产品采用内外双锥环结构，通过高强度螺栓的锁紧力，在轴与轮毂之间产生巨大抱紧力，以静摩擦力传递扭矩、轴向力及复合载荷。

Z1型结构紧凑轻巧，专为安装空间受限的传动场景设计，内径覆盖φ10–500mm，传递扭矩范围0.007–278 kN·m。产品尺寸与安装方式与国际主流品牌完全通用，是国产替代进口机件的理想选择。

一句话定位：小空间高扭矩传动联结的首选方案。

二、核心优势

1. 免键设计，不伤轴件

无需在轴和轮毂上加工键槽，消除应力集中，轴与轮毂强度不受削弱，延长设备使用寿命。

2. 安装便捷，效率提升

无需加热、冷却或大型压装设备，仅需扭矩扳手按力矩拧紧螺栓即可完成安装，轴向位置可自由调整。安装时间由传统键联结的2小时缩短至10分钟级。

3. 过载保护，主机安全

超载工况下，胀套会打滑失效，保护减速机、主轴等昂贵核心部件免受损坏。

4. 结构紧凑，节省空间

内外锥环结构体积小巧，适配安装空间受限的轻载、高速场景。

5. 通用兼容，互换性强

结构、外形尺寸均执行国际标准，可与市面主流品牌同规格胀套直接互换，降低替换成本。

三、技术参数

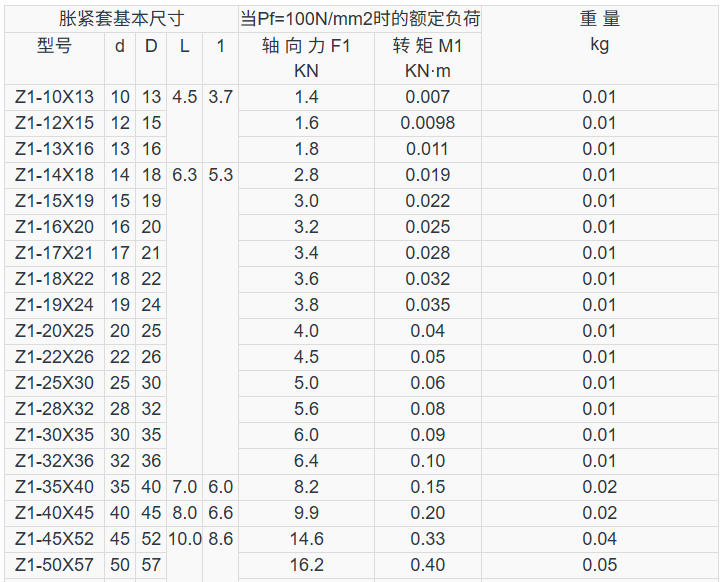

Z1型胀套核心参数表（pf=100 N/mm²工况）

胀紧套咨询指导/订购示例：

1).型号-内径+外径   (型号：Z1型、内径：d=25mm、外径：D=30mm)

Z1-25×30

2).型号不清楚 需提供安装尺寸：内径、外径、高度(长度）

以上仅展示部分Z1型胀紧套规格参数，完整全型号参数请点击下载PDF电子表：Z1型胀紧套联结套详细规格参数表PDF文件

材质说明：可选45#碳钢、40Cr合金钢、304不锈钢，全系列支持图纸非标定制。

四、应用案例

• 减速机连接：传递大扭矩，拆装维护便捷

• 输送设备滚筒：同轴定心，长期运行稳定

• 数控机床主轴：无键联结确保高速回转下的动平衡与对中精度

• 伺服电机/减速机：紧凑结构适配小空间传动，安装便捷

• 自动化设备：免维护特性降低全生命周期成本

• 包装/印刷/纺织机械：与主流品牌互换通用，备件无忧

客户价值实录

某机床厂在砂轮修整器主轴联结中采用Z1型胀套替代键联结，安装时间从2小时缩短至15分钟，主轴端面跳动由0.05–0.09mm降至0.02–0.03mm，设备精度与装配效率双向提升（基于Z1型应用实践数据）。

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 安装指导：提供标准化安装流程与技术支持

• 互换承诺：尺寸完全兼容市面主流品牌

定制服务

• 非标尺寸接单定制

• 特殊材质（不锈钢、耐腐蚀涂层）可选

• 多组胀套串联方案设计（单侧≤4对环，双侧≤8对环）

安装关键提示

螺栓紧固须对角、交叉、分步进行，逐步达到规定力矩值。严禁一次性拧紧，避免胀紧力分布不均导致精度下降。
