一、产品简介

Z3型胀紧套（胀紧联结套）是上海乙谛精密机械有限公司推出的一款长结合面无键联结装置。产品内外锥环通过高强度内六角螺栓拧紧产生径向胀紧力，实现轴与轮毂的刚性联结，以静摩擦力传递扭矩、轴向力及复合载荷。

Z3型的核心特征在于结合面较长，对中性好，定位精度高，适用于旋转精度要求较高和传递大载荷的场合。内径覆盖φ20–150mm，传递扭矩范围0.30–28.50 kN·m。产品结构、外形尺寸均按国际标准执行，与主流品牌同规格产品完全通用，是国产替代进口的理想选择。

一句话定位：高旋转精度与大载荷传动场景的优选联结方案。

二、核心优势

1. 结合面长，对中精度高：Z3型较长的结合面设计，使胀套与轴、轮毂的接触面积更大，对中性更优，定心精度显著提升，特别适用于对旋转精度有严格要求的设备。

2. 承载能力更强：内外锥环结构在螺栓锁紧力作用下产生较大径向压力，能传递较大载荷。传递扭矩最高达28.50 kN·m，适配重载工况。

3. 免键设计，不伤轴件：无需在轴和轮毂上加工键槽，消除应力集中，零件无键槽削弱，轴与轮毂强度不受影响，延长设备使用寿命。

4. 安装便捷，拆卸方便：无需加热、冷却或大型压装设备，仅需扭矩扳手按力矩拧紧螺栓即可完成安装。一个锥环上设有拆卸螺纹孔，拆卸时不损伤轴和轮毂表面，可重复使用。

5. 过载保护，主机安全：超载工况下胀套打滑失效，保护减速机、主轴等昂贵核心部件免受损坏。

6. 通用兼容，互换性强：结构、外型尺寸均执行国际标准，可与市面主流品牌同规格胀套直接互换，满足国外机器的使用要求。

三、技术参数

Z3型胀紧套核心参数表（螺钉机械性能等级为12.9级）

胀 紧套咨询/订购示例：

1).型号-内径+外径 (型号：Z3型、内径：d=25mm、外径：D=50mm）

Z3-25×50

2).型号不清楚需提供：内径、外径、高度（长度）

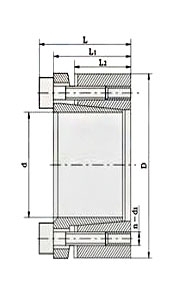

Z3型胀紧套(图1)

胀紧套基本尺寸								额定负荷		胀套与轴结合面上的压力 Pf N/mm²	胀套与轮毂结合面上的压力 Pf′ N/mm²	螺钉的拧紧力矩 MA N·m	重量 kg
型号	d	D	L	L1	L2	d1	n	轴向力F1 KN	转矩 M1 KN·m
型号	mm						n	轴向力F1 KN	转矩 M1 KN·m
Z3-20X47	20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
Z3-22X47	22	47					4	30	0.33	260	90		0.27
Z3-25X50	25	50					5	35	0.44	287	106		0.30
Z3-28X55	28	55							0.49	256	96		0.36
Z3-30X55	30	55							0.53	239	96		0.34
Z3-35X60	35	60						45	0.81	246	106		0.38
Z3-40X65	40	65						45	0.94	215	98		0.41
Z3-45X75	45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
Z3-50X80	50	80					6	80	2.07	255	126		0.76
Z3-55X85	55	85					7	90	2.54	270	138		0.82
Z3-60X90	60	90					7	90	2.77	247	130		0.88
Z3-65X95	65	95					8	105	3.58	261	141		0.94
Z3-70X110	70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
Z3-75X115	75	115							5.46	228	119		2.20
Z3-80X120	80	120							5.85	214	112		2.30
Z3-85X125	85	125					8	175	7.45	230	129		2.40
Z3-90X130	90	130					8	7.90	217	124	2.60
Z3-95X135	95	135					10	205	9.90	257	149		2.70
Z3-100X145	100	145	68	58	40.8			220	11.00	192	114		3.70
Z3-105X150	105	150							11.55	210	114		3.90
Z3-110X155	110	155							12.10	175	107		4.00
Z3-120X165	120	165					12	260	15.70	192	120		4.30
Z3-125X170	125	170				M12	10	320	17.50	189	120	145	4.80
Z3-130X180	130	180							20.70	188	120		5.90
Z3-140X190	140	190							22.50	175	114		6.30
Z3-150X200	150	200	77	65	45.4		12	380	28.50	196	130		6.70
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级。

注：完整规格涵盖Z3-20×47至Z3-150×200，与胀套结合的轴和孔的公差带建议分别为h8、H8。支持非标定制及特殊材质选配。

四、应用案例

典型应用场景

Z3型胀紧套广泛应用于对旋转精度和传动载荷均有较高要求的机械传动领域。

主要适用设备：

数控机床主轴：长结合面确保高对中精度，保障加工精度
加工中心：精密传动联结，满足高速高精运转要求
风电设备：大扭矩传递，可靠联结保障运行安全
冶金轧机、矿山机械：重载工况下稳定传递大载荷
纺织/印刷/包装机械：高精度传动保障产品质量一致性

客户价值

相比普通胀套，Z3型更长的结合面使其在高速旋转工况下对中精度更优，振动更小，设备运行更平稳，特别适合对加工精度和设备寿命有严格要求的场合。

五、服务支持

标准保障

现货供应：常用规格1天内发货
安装指导：提供标准化安装流程与技术支持
互换承诺：尺寸完全兼容市面主流品牌

定制服务

非标尺寸接单定制
特殊材质（不锈钢、耐腐蚀涂层）可选
多组胀套串联方案设计

安装关键提示

安装前清洁结合面；螺栓紧固须对角、交叉、分步进行，逐步达到规定力矩值。严禁一次性拧紧，避免胀紧力分布不均导致精度下降。
