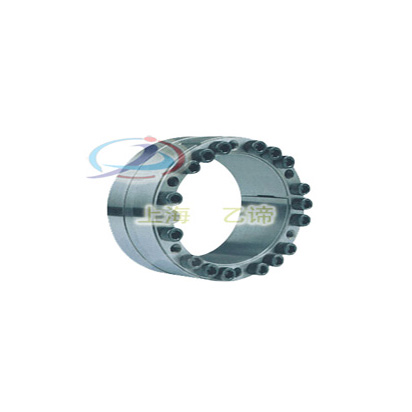

Z5型胀紧套

一、产品简介

Z5型胀紧套（胀紧联结套、免键轴衬）是上海乙谛精密机械有限公司推出的一款长结合面无键联结装置。产品各锥环锥度与Z4型相同，内环中间设有凸缘结构便于拆卸。Z5型结合面较长、锥度较小，用于传递较大载荷和对中精度要求较高的场合。

内径覆盖φ100–600mm，传递扭矩范围14.4–1380 kN·m，是当前Z系列中承载能力最强的型号之一，适配矿山、冶金、重型机械等超大载荷传动场景。

一句话定位：超大载荷与高对中精度兼顾的重型传动联结解决方案。

二、核心优势

1. 承载能力行业领先：传递扭矩最高达1380 kN·m，轴向力最高达4610 KN，内径覆盖100–600mm，适配矿山破碎机、大型球磨机等超重载工况。

2. 结合面长，对中精度高：锥度较小的长结合面设计，使胀套与轴、轮毂的接触面积更大，定心精度更优，运行更平稳。

3. 凸缘设计，拆卸更便捷：内环中间设有凸缘结构，与Z4型相比更便于拆卸维护，降低设备维修难度。

4. 免键设计，不伤轴件：无需在轴和轮毂上加工键槽，消除应力集中，零件无键槽削弱，轴与轮毂强度不受影响，延长设备使用寿命。

5. 过载保护，主机安全：超载工况下胀套打滑失效，保护减速机、主轴等昂贵核心部件免受损坏。

6. 通用兼容，互换性强：结构、外形尺寸均执行国际标准，可与市面主流品牌同规格胀套直接互换，满足国产替代进口需求。

三、技术参数

Z5型胀紧套核心参数表（螺钉机械性能等级为12.9级）

胀紧套咨询/订购示例：
1).型号-内径+外径  （型号：Z5型、内径：d=100mm、外径：D=145mm ）

 Z5-100×145

2).型号不清楚   需提供：内径、外径、高度（长度）

材质说明：可选45#钢、40Cr合金钢、304不锈钢等，全系列支持非标定制。

四、应用案例

典型应用场景

Z5型胀紧套广泛用于重型机械、矿山冶金、船舶工程等超大载荷传动领域。

主要适用设备：

• 矿山破碎机、球磨机：传递超大扭矩，承受强烈冲击载荷

• 冶金轧机：重载连续运转工况下的可靠联结

• 带式输送机传动滚筒：超大扭矩传递，过载保护主机

• 船舶推进系统、升船机：已有工程应用验证，利用Z5型无键联接特性实现封闭轴系联轴器在径向任意位置的准确对位

• 大型风机、水泵：免键联结消除应力集中，延长轴寿命

行业验证：带胀套的鼓形齿式联轴器采用Z5型胀紧联结套替代定位键联接，已成功应用于升船机同步轴系统，实现了安装封闭点联轴器在径向位置任意调整定位，简化安装工作并消除安装预应力。

客户价值

Z5型较Z4型内环增加凸缘结构，拆卸维护更加便捷。锥度更小的长结合面设计，使其在超大载荷工况下对中精度更优、运行更平稳，特别适合对设备可靠性和维修便利性有严格要求的重型装备。

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 安装指导：提供标准化安装流程与技术支持

• 互换承诺：尺寸完全兼容市面主流品牌

定制服务

• 非标尺寸接单定制

• 特殊材质（不锈钢、耐腐蚀涂层）可选

• 多组胀套串联方案设计

安装关键提示

安装前清洁结合面并涂覆薄层润滑油；螺栓紧固须对角、交叉、分步进行，逐步达到规定力矩值。严禁一次性拧紧，避免胀紧力分布不均导致精度下降。拆卸时，因内环设有凸缘结构，操作更为便捷。
