Za型胀紧套

一、产品简介

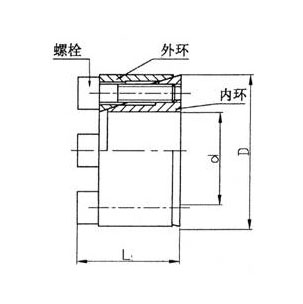

Za型胀紧套（胀紧联结套、免键轴衬）是上海乙谛精密机械有限公司推出的一款紧凑型无键联结装置。产品通过高强度内六角螺栓锁紧产生径向胀紧力，实现轴与轮毂的刚性联结，以静摩擦力传递扭矩、轴向力及复合载荷。

Za型结构设计体积小、重量轻，内径覆盖φ10–50mm，传递扭矩范围0.0144–1.61 kN·m。产品执行JB/T 7934-1999国际标准，结构、外形尺寸、安装方式均与国际主流品牌通用。乙谛胀紧套作为国产化替代进口机件的基础配件，技术指标和技术性能可满足国外机器的使用要求。

一句话定位：小型精密传动场景的紧凑型免键联结解决方案。

二、核心优势

1. 体积小，重量轻，结构紧凑：Za型是Z系列中最小巧的型号之一，内径仅10mm起步，特别适合安装空间受限的小型精密传动场景。

2. 免键设计，不伤轴件：无需在轴和轮毂上加工键槽，零件没有键槽削弱，轴与轮毂强度不受影响，延长设备使用寿命。

3. 安装便捷，调整方便：安装时无需加热、冷却或加压设备，只需将螺栓按要求的力矩拧紧即可。轴和孔的加工不像过盈配合那样要求高精度公差。轮毂可在轴上方便地调整到所需位置。

4. 使用寿命长，强度高：胀套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。

5. 过载保护，主机安全：胀套在超载时将失去联结作用，产生相对滑移，保护减速机、主轴等核心部件免受损害。

6. 拆卸方便，互换性强：胀套能把较大配合间隙的轴毂结合起来，拆卸时只需拧松螺栓即可使被联结件轻松拆开。普及型具有通用性，可与市面主流品牌同规格产品完全兼容。

7. 承载多重负荷，可串联使用：胀套联结可以承受多重负荷，其结构可以做成多种式样。根据安装负荷大小，可多个胀套串联使用。

三、技术参数

Za型胀紧套核心参数表（JB/T 7934-1999）

胀紧套咨询/订购示例：

1).型号-内径+外径  （型号：Za型、内径：d=25mm、外径：D=47mm）

 Za-25×47

2).型号不清楚   需提供：内径、外径、高度

数据说明：以上数据基于JB/T 7934-1999标准。完整规格涵盖Za-10×20至Za-50×80。材质可选45#钢、40Cr合金钢、304不锈钢等，全系列支持非标定制。表中“—”表示该数据待确认，具体请咨询上海乙谛销售工程师。

四、应用案例

典型应用场景

Za型胀紧套广泛应用于轻工机械、食品机械、包装机械、纺织机械、印刷机械、自动化设备等小型精密传动领域。

主要适用设备：

• 包装机械：体积小巧，适配紧凑安装空间

• 纺织机械：免键联结保障传动精度

• 印刷机械：安装调整方便，互换性强

• 食品机械：结构简单，维护便捷

• 办公自动化设备：小型精密传动联结

• 电子设备制造：轻载高精度传动

• 各类小型通用机械：小规格皮带轮、链轮、齿轮、同步带轮等传动联结

客户价值：Za型体积小、重量轻，是Z系列中最紧凑的型号之一，特别适合小型精密设备和安装空间受限的传动场景。产品执行JB/T 7934-1999国际标准，与市面主流品牌同规格产品完全兼容，备件无忧。

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 安装指导：提供标准化安装流程与现场技术支持

• 互换承诺：执行JB/T 7934-1999国际标准，尺寸完全兼容市面主流品牌

定制服务

• 非标尺寸接单定制

• 特殊材质（不锈钢、耐腐蚀涂层）可选

• 多组胀套串联方案设计

安装关键提示

安装前清洁结合面并均匀涂抹无硫化钼添加剂的润滑油；使用扭矩扳手对角、交叉、分步拧紧螺栓，逐步达到规定力矩值。拆卸时只需拧松螺栓即可使被联结件轻松拆开。
