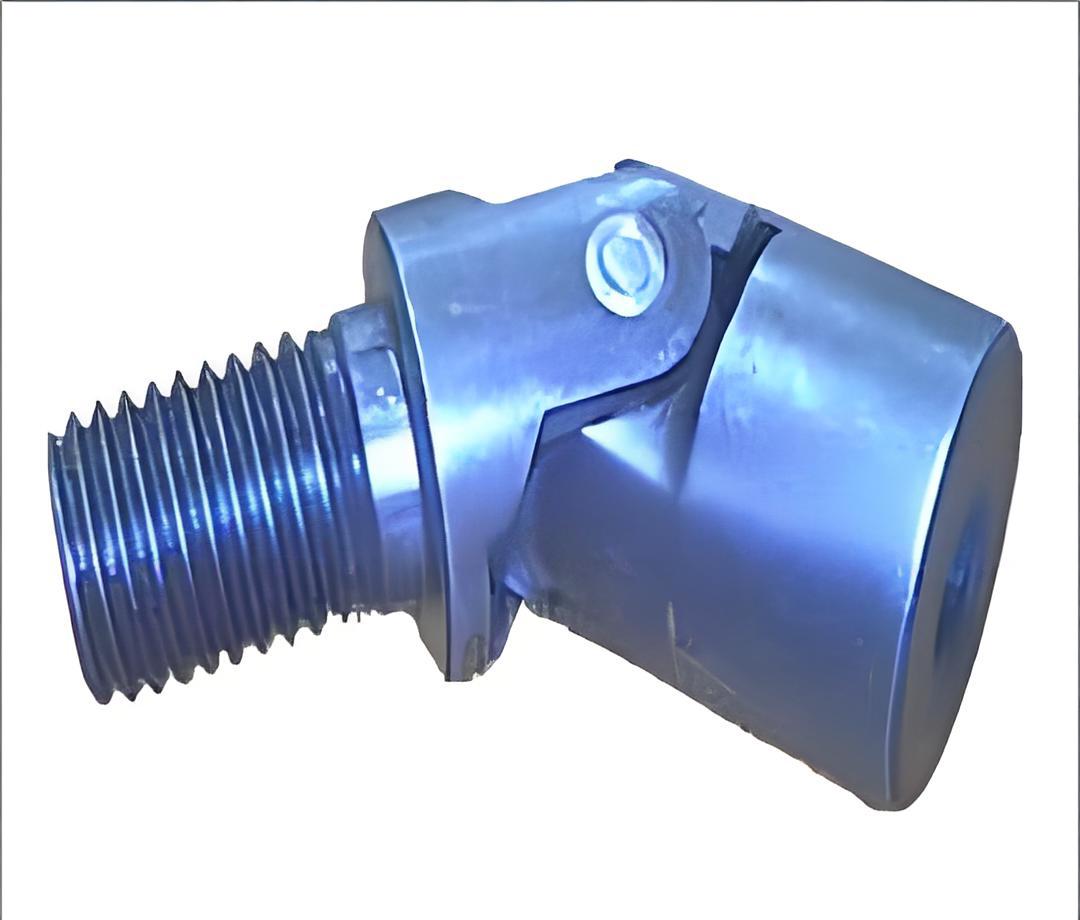

非标十字轴万向节

一、产品简介

非标万向节是上海乙谛精密机械有限公司针对标准规格无法满足的特殊传动需求而推出的定制化精密万向传动装置。产品在单节式（WSD）、双节式（WS）、可伸缩式（WSP）等标准系列基础上，根据客户实际工况进行尺寸、结构、材质、联结方式的全面定制，实现轴与轴之间的大角度、变距离动力传递。

本产品适用于两轴存在轴线夹角（每节最大 ≤45° ）或安装距离存在偏差的传动场合。通过十字轴铰链结构实现扭矩和运动的平稳传递，可有效补偿安装偏移、缓冲传动震动。产品完全按客户要求订做，轴径、总长、扭矩承载范围、联结方式均可量身定制，是解决复杂工况传动需求的核心方案。

一句话定位：针对特殊工况量身定制的精密万向传动解决方案。

二、核心优势

1. 全面定制，按需打造

非标万向节支持轴径、总长、法兰尺寸、扭矩承载范围的全面非标定制，可来图、来样按需加工。标准产品无法覆盖的特殊工况，均可通过非标定制实现。无论是一套还是多套，均可接单生产。

2. 大角度传动，适应性强

每节极限转动角度为 45° ，允许使用角度建议控制在 30°以内 以延长使用寿命。可有效解决因空间限制、设备安装误差导致的两轴存在轴线夹角的问题。双节结构还可实现平行偏移补偿。

3. 轴承型式可选，转速适配灵活

可根据转速和精度要求选择不同轴承结构：

• 滑动轴承式：最高转速 1000 r/min，免维护运行

• 滚针轴承式：最高转速可达 4000 r/min，传递精度高、间隙小

4. 联结方式多样，适配各类设备

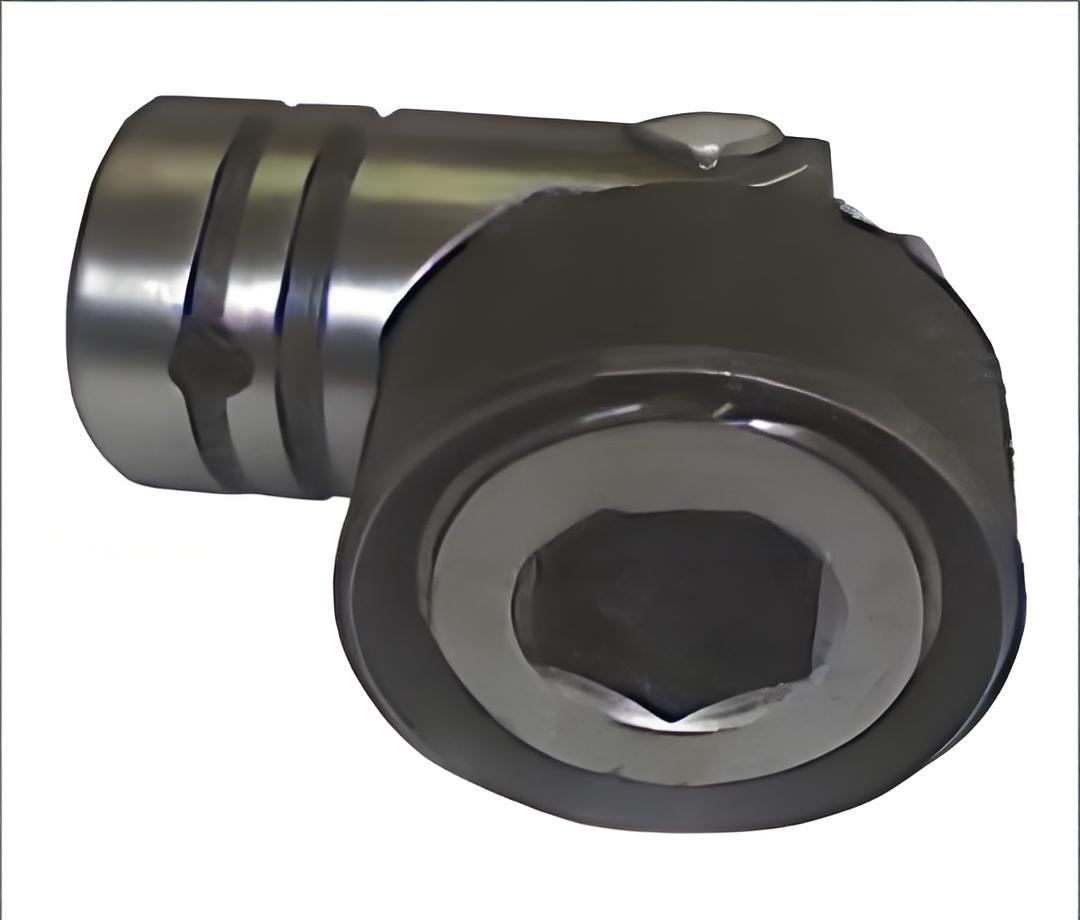

成品孔公差为 H7，可根据要求加工圆柱孔、键槽、六角孔、方孔等多种联结方式。可带快速锁紧装置，满足不同安装需求。

5. 材质与表面处理灵活可选

常规材质为 40Cr高碳钢，可根据工况定制 304、316等不锈钢 等特殊材质。表面处理支持磨光、发黑、镀铬、镀镍、喷砂等多种工艺，适应粉尘、潮湿、轻度腐蚀等工业环境。

6. 传动精度高，使用寿命长

采用精密机加工工艺，十字轴与叉头配合间隙极小，高速运转无明显抖动，扭矩传递损耗低。核心受力部件经过调质热处理，可长期承受交变载荷。关节精密配合，运转同心度高。

三、技术参数

非标万向节核心定制参数范围（以下参数均按客户要求订做，仅供参考）

订购说明：以上参数均为典型定制范围，具体规格以客户实际需求为准。请提供以下信息以便准确报价：

1. 结构型式（单节式/双节式/可伸缩式）

2. 轴径 d（mm）及外径 D（mm）

3. 安装长度 L（mm）

4. 公称扭矩（N·m）

5. 联结方式（圆柱孔/键槽/六角孔/方孔）

6. 材质要求（40Cr/304/316等）

7. 轴承型式（滑动轴承/滚针轴承）

8. 表面处理要求

9. 提供图纸或来样更佳

四、应用案例

典型应用场景

非标万向节广泛应用于标准产品无法满足的特殊传动需求，涵盖各类工业领域。

主要适用行业与设备：

• 冶金机械：轧钢机械、校平机械、轧辊机械等高温重载工况

• 矿山机械：破碎设备、输送设备等大扭矩、大角度传动

• 包装机械：后加工与运输设备中的特殊角度传动

• 印刷机械：辊系传动中的特殊安装空间适配

• 木工机械：多头钻、多轴传动系统中的定制联结

• 纺织机械：长轴系传动中的特殊角度与距离补偿

• 汽车行业：各类辅助传动装置的非标定制

• 自动化设备：AGV小车、多轴机器人等精密传动

• 新能源设备：锂电、光伏行业专用设备的特殊传动需求

• 食品机械：洁净环境下的不锈钢材质定制

客户价值

与标准万向节相比，非标定制万向节的价值在于：

• 精准适配：完全按照实际安装空间和传动参数设计，无需妥协或改造设备

• 性能优化：针对特殊工况（高温、腐蚀、高转速等）选用合适的材质和结构

• 降低综合成本：一次定制、精准匹配，减少因标准件不匹配导致的额外改造和停机时间

• 技术保障：提供从选型、设计到制造的全流程技术支持

五、服务支持

标准保障

• 按需订做：完全按客户要求定制，轴径、总长、扭矩、材质、联结方式均可量身打造

• 来图来样：接受图纸定制和来样加工

• 快速交货：常规非标定制工期 3-7个工作日，急单可沟通加急排产

• 技术选型：提供专业的选型指导与技术支持

• 一件起订：小批量订单、一件均可接单

定制范围

• 结构型式定制（单节式/双节式/可伸缩式）

• 安装长度 L 定制

• 轴径 d 及外径 D 定制

• 扭矩承载范围定制

• 联结方式定制（圆柱孔、键槽、六角孔、方孔）

• 材质定制（40Cr、304不锈钢、316不锈钢等）

• 轴承型式选择（滑动轴承/滚针轴承）

• 表面处理定制（发黑、镀锌、镀铬、镀镍、喷砂等）

• 法兰尺寸定制

安装与维护提示

• 安装前清洁轴孔与配合面，涂抹少量润滑脂，保证同轴度在允许范围内

• 紧固平键与锁紧件，避免高速运转时松动脱落

• 定期检查润滑状态，十字轴部位按需加注润滑脂

• 严禁长期超载运行，避免扭矩过载导致部件断裂

• 订货时需提供详细的安装尺寸、工况参数及图纸
