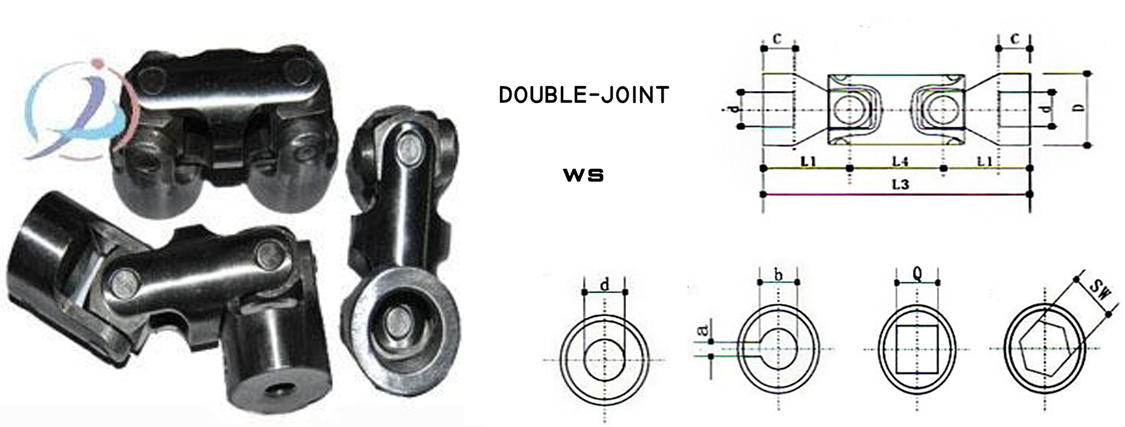

ws-双节结构式十字轴万向节

一、产品简介

(WS)双节式万向节是上海乙谛精密机械有限公司推出的一款双十字轴式精密万向传动装置。产品由两个单节万向节通过中间轴组合而成，采用十字轴铰链结构，在实现大角度传动的同时可补偿径向偏移，以可靠方式传递转矩和运动。

本系列产品适用于联结空间同一平面上两轴轴线夹角 β≤45° 的传动场合，传递公称转矩范围 5.0–560 N·m。与单节式（WSD）相比，双节式（WS）最大传动角度可达单节的两倍，且能有效补偿两轴间的径向偏移。产品采用滑动轴承设计，免维护运行，成品孔公差为 H7。

一句话定位：大角度、长距离、可补偿径向偏移的双节式精密万向联结解决方案。

二、核心优势

1. 大角度传动，适用范围广：每节最大轴间夹角可达 45°，双节组合后最大传动角度更大，可有效解决因空间限制或长距离传动导致的两轴偏心偏角问题。

2. 双节设计，补偿径向偏移：与单节式相比，双节式万向节能够补偿两轴间的径向偏移，在长距离传动中运转更平稳、振动更小。

3. 免维护设计，使用成本低：采用滑动轴承结构，无需日常润滑维护，大幅降低设备维护成本和时间。

4. 联结方式灵活：成品孔公差为H7，可根据需求加工键槽、六角孔和方孔等多种联结方式，适配不同传动需求。

5. 传动效率高，运转平稳：十字轴结构设计合理，传动效率高，运转同心度好，工作寿命长。

6. 材质优良，经久耐用：采用优质合金钢制造，强度高、耐磨性好，适用于各类通用机械场合。

三、技术参数

(WS)双节式万向节核心参数表

技术说明：

• 成品孔公差为 H7

• 每节最大轴间夹角 ≤45°

• 滑动轴承结构，免维护

• 材质：优质合金钢

• 可定制加工：键槽、六角孔、方孔

与WSD单节式的区别：

• WSD单节式：一个十字轴节点，适用于两轴轴线夹角≤45°、无需补偿径向偏移的短距离传动

• WS双节式：两个十字轴节点组合，最大传动角度更大，可补偿两轴间径向偏移，适用于长距离、大角度传动

四、应用案例

典型应用场景

(WS)双节式万向节广泛应用于长距离、大角度、需补偿径向偏移的各类通用机械传动领域。

主要适用设备：

• 包装机械：长距离后加工与运输设备传动

• 印刷机械：辊系与驱动轴之间的长距离角向补偿

• 木工机械：大倾角、长跨距传动联结

• 自动化设备：AGV小车、多轴机器人等精密传动

• 纺织机械：长轴系传动中的角度与偏移补偿

• 食品机械：需要大角度传动的洁净环境设备

• 通用机械：各类需要角度补偿和径向偏移补偿的轴系传动

选型建议

• 当两轴轴线夹角 ≤45°、传动距离较短且无需补偿径向偏移时，可选用 WSD单节式万向节

• 当需要更大传动角度、更长传动距离或需补偿径向偏移时，应选用 WS双节式万向节

• 实际应用中建议将工作夹角控制在 30°以内 以延长使用寿命

五、服务支持

标准保障

• 现货供应：常用规格1天内发货

• 技术选型：提供专业的选型指导与技术支持

• 定制服务：可根据需求加工键槽、六角孔、方孔等联结方式

定制范围

• 非标孔径定制

• 特殊联结方式（键槽、六角孔、方孔）

• 特殊材质（40Cr、304不锈钢等）可选

安装关键提示

• 安装时确保每节两轴轴线夹角 不超过45°

• 双节式万向节因中间轴的存在，可实现角度叠加和径向偏移补偿，安装时需注意中间轴的支撑与对中

• 建议定期检查中间轴支撑轴承的运转状况
