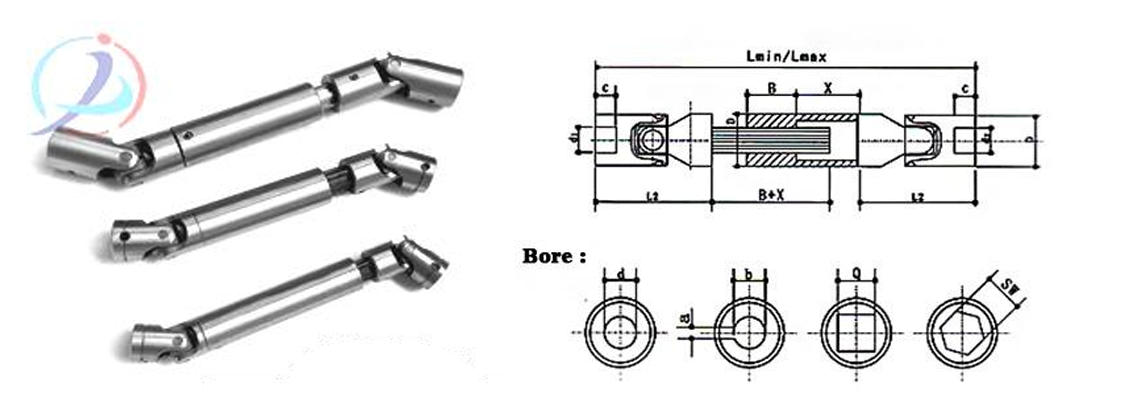

wsp-可伸缩结构式十字轴万向节

一、产品简介

(WSP)可伸缩式万向节是上海乙谛精密机械有限公司推出的一款可伸缩调节型精密万向传动装置。产品在单节式（WSD）和双节式（WS）万向节的基础上，增加了伸缩花键结构，除具备十字轴式万向节的大角度传动性能外，还可实现轴向长度的自由调节，以适应不同的安装距离和传动位置需求。

WSP型可伸缩式万向节采用十字轴铰链结构，每节最大轴间夹角 ≤45° 。中间带有伸缩花键设计，可实现轴向0–1000mm的移位，方便安装与调整。产品完全按客户要求订做，安装长度、孔径尺寸、联结方式均可根据实际工况定制，是解决变距传动、长距离传动及安装空间受限等复杂工况的理想选择。

一句话定位：可定制长度与联结方式的伸缩调节型精密万向传动解决方案。

二、核心优势

1. 伸缩调节，适应变距传动：中间采用花键伸缩设计，可自由调节轴向长度，有效补偿两轴间的轴向位移和径向偏移。特别适合驱动端与从动端距离会发生变化或安装位置存在偏差的传动场合。

2. 按需定制，灵活适配：安装长度、孔径尺寸、联结方式均可根据客户要求订做。安装长度范围可达150–4000mm，轴径可做成8mm–50mm。可根据实际工况定制伸缩行程，满足不同设备的安装需求。

3. 大角度传动，适应性强：每节极限转动角度为 45°，建议使用角度控制在30°以内以延长使用寿命。可有效解决因空间限制导致两轴存在轴线夹角的问题。

4. 多种轴承型式，灵活选择：可根据转速和精度要求选择不同轴承结构——滑动轴承式最高转速1000r/min，免维护运行；滚针轴承式最高转速可达4000r/min，传递精度高、轴承游隙小。

5. 联结方式多样，适配各类设备：成品孔公差为H7，可根据要求加工圆柱孔、键槽、六角孔、方孔等多种联结方式。材质可选45#钢、40Cr、304不锈钢等，表面处理可做抛光、本色、发黑等。

6. 传动效率高，使用寿命长：十字轴结构设计合理，关节精密配合，间隙小、噪音低、传动效率高。适用于各类通用机械场合。

三、技术参数

(WSP)可伸缩式万向节核心参数范围（按客户要求订做，以下为典型范围供参考）

典型规格示例：

• WSP 15×30×210/260（轴径15mm，外径30mm，最短210mm/最长260mm）

• WSP 12×25×230/245（轴径12mm，外径25mm，最短230mm/最长245mm）

订购说明：以上参数均为典型范围，具体规格以客户实际需求为准。请提供以下信息以便准确报价：

1. 轴径 d（mm）

2. 外径 D（mm）

3. 安装长度 Lmin / Lmax（最短/最长，mm）

4. 联结方式（圆柱孔/键槽/六角孔/方孔）

5. 材质要求（45#钢/40Cr/不锈钢）

6. 轴承型式（滑动轴承/滚针轴承）

7. 特殊要求（表面处理、防护等级等）

四、应用案例

典型应用场景

(WSP)可伸缩式万向节广泛应用于需要变距传动、长距离传动或安装位置存在偏差的各类机械设备领域。

主要适用设备：

• 包装机械：后加工与运输设备中需要调节传动距离的场合

• 印刷机械：辊系传动中的轴向位置补偿

• 木工机械：多头钻、多轴传动系统中的伸缩调节

• 纺织机械：长轴系传动中的轴向位移补偿

• 食品加工机械：需要频繁拆装清洗的可调距传动

• 口罩机等医疗设备：精密可伸缩传动

• 冶金机械、轧钢机械：设备改造中的变距传动

• 自动化设备：多轴机器人、输送设备等需要轴向调节的传动

• 输送设备：长距离传动中的伸缩调节

客户价值

与传统固定长度万向节相比，WSP可伸缩式万向节可根据实际安装距离灵活调节长度，大幅降低安装难度和精度要求。当驱动端与从动端距离存在变化时，伸缩结构可自动补偿轴向位移，减少额外中间支撑和联轴器，简化传动系统设计。

选型建议

• 当两轴轴线夹角 ≤45°、传动距离固定时，可选用 WSD单节式万向节

• 当需要更大角度或补偿径向偏移时，可选用 WS双节式万向节

• 当传动距离需要调节、存在轴向位移或安装空间受限时，应选用 WSP可伸缩式万向节

• 实际应用中建议将工作夹角控制在 30°以内 以延长使用寿命

五、服务支持

标准保障

• 按需订做：完全按客户要求定制，安装长度、孔径、联结方式均可量身打造

• 快速交货：常用规格1天内发货

• 技术选型：提供专业的选型指导与技术支持

• 非标定制：接受来图来样订做

定制范围

• 安装长度 Lmin / Lmax 定制（150–4000mm）

• 轴径 d 定制（8–50mm）

• 伸缩行程 X 定制

• 联结方式定制（圆柱孔、键槽、六角孔、方孔）

• 材质定制（45#钢、40Cr、304不锈钢等）

• 轴承型式选择（滑动轴承/滚针轴承）

• 表面处理定制（抛光、本色、发黑）

安装关键提示

• 安装时确保每节两轴轴线夹角 不超过45°，建议控制在30°以内

• 伸缩部分为花键结构，安装前应清洁花键表面并涂抹适量润滑脂

• 订货时需明确 Lmin（最短安装长度） 和 Lmax（最长安装长度），确保伸缩行程满足实际需求

• 可伸缩式万向节在传递旋转时，主、从动轴之间不能保持完全同步转动，不同步性随夹角增大而增大
